以下就是我們深圳市華聯歐國際貿易有限公司為您提供的供應SPINNER開關（德國SPINNER開關介紹）等信息。我們一直致力于將產品質量和服務做到最好，給顧客您提供最新最準確的產品信息等。歡迎您隨時咨詢我們。

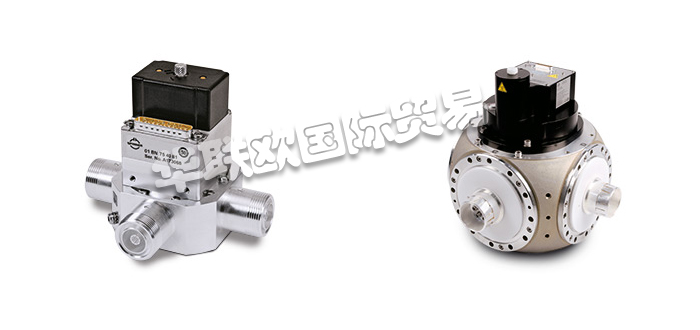

德國SPINNER開關介紹
移動通信、廣播、雷達和衛星系統以及醫療設備的發射和接收站中的多種切換操作由轉換開關、雙向開關(轉換開關)或電控或手動操作的步進開關執行。
旋轉雙向開關使用內擺線齒輪。這種技術使得極緊湊的開關驅動和極短的開關時間相結合成為可能。復雜的機械設計保證了輔助觸點(例如用于載體安全回路)在打開RF觸點之前和關閉RF觸點之后被激活。因此，旋轉開關可靠地防止了負載下的意外切換(“熱切換”)。在超快速開關時間至關重要的情況下，如雷達系統，則使用帶pin二極管的電子開關。
?
德國SPINNER旋轉開關具有以下優點：
①低插入損耗和高隔離
②整個頻率范圍內的低VSWR
③開關時間短，可靠性高
④使用壽命長達200萬年。機械驅動開關的開關周期
⑤pin二極管開關的使用壽命幾乎是無限的
德國SPINNER性能卓越的RF開關
轉換開關、雙向開關(轉換開關)或電控或手動操作的步進開關在移動通信、廣播、雷達和衛星系統以及醫療設備的發射和接收站中執行多種切換操作。
SPINNER提供性能卓越的開關。SPINNER RF開關采用不同的驅動概念(起重磁鐵、脈沖螺線管、電機驅動)和精密工程，實現了從25米/秒到大約1秒的快速切換時間，是市場上最快、最緊湊的RF開關。
由于非常緊湊的尺寸和高度的操作安全性，旋轉開關優選用于必須具有高度可靠性的系統中。Spinner開發的2+1和4+1交換單元提供了一個出色的解決方案，使冗余系統能夠?qū)崿F(xiàn)無中斷運行。由于只有一個機架單元作為19"抽屜，這種緊湊的交換系統可以在一個頻道出現故障時維持遠程站的廣播操作。
此外，對于1 5/8"EIA和4 1/2"EIA以下的尺寸，SPINNER提供了一個插件版本，可以安裝在配線架其中U形連桿的替代操作是可能的。
無論設計為單穩態還是雙穩態版本，微調開關也有三個級別，用于同時切換幾個RF源。
德國SPINNER開關注意事項：
數字信號(如DAB、DVB-T、ATSC、ISDB-T等)可傳輸?shù)淖畲笃骄β视砂ǚ逡驍?shù)的射頻驗證電壓確定。對于使用模擬或數字信號的多變送器操作，必須考慮電壓的總和。
德國SPINNER開關射頻特性
①接口數量：四
②接口類型：每IEC 61169-4 7-16母(50ω)
③接口方向：直的
④頻率范圍：DC至6 GHz
德國SPINNER開關電特性
①開關執行器類型：螺線管驅動、閉鎖、自切斷
②操作連接器名稱：J1
③操作連接：符合DIN 41652/IEC 807-2 2標準的25極連接器)
④工作電壓：21.6至28伏DC
⑤典型工作電流。：1.1 A 3
⑥操作保險絲：2 A(開關必須通過延時進行外部熔斷)
⑦控制電壓額定值備注：-0.7 mA(0-有效)表示U處于低電平
⑧控制保險絲：該電路的外部電流必須限制在0.5 A
⑨互鎖連接：符合DIN 41652/IEC 807-2 2標準的25極連接器)
⑩互鎖電壓：≥42.4 V ACpk，≥60伏DC
?最大聯鎖電流。：0.5安
?互鎖保險絲：該電路的外部電流必須限制在0.5 A
?互鎖提前期，典型。：5 ms(聯鎖觸點在射頻觸點切換前5 ms打開，在切換后2 ms關閉)3)
?開關命令保持時間，分鐘。：0.1秒
德國SPINNER開關機械特性
①壽命：50萬次操作
②防護等級：IP 40
③防護等級備注：用合適的墊圈連接
④防護等級：III符合IEC EN 61140
⑤重量，大約：1.2千克
