德國雄克SCHUNK公司于1945年由Friedrich Schunk創立，目前為止有74周年歷史;開始是一個機械車間，在其子Heinz-Dieter Schunk的領導下，現已發展成為抓取系統和夾持技術領域的專家和全球市場有力競爭者。雄克SCHUNK一站式為全球市場提供類型廣泛的抓取系統和夾持技術;憑借2,550種SCHUNK機械手，向市場提供全面的標準機械手組件產品系列。整個抓取系統組合包含超過4,000個組件。雄克2012年以來，傳奇門將延斯·萊曼一直是SCHUNK團隊的一份子，傳達安全、精密抓取和夾持技術的品牌形象。雄克SCHUNK公司品牌實力2015年前50家德國隱形冠軍企業第11位;雄克SCHUNK公司現在顯然已經是一家有影響力的品牌公司，大品牌，值得信賴。在今天的這篇文章華聯歐小編為大家介紹的是SCHUNK連接器,雄克SCHUNK連接器SWA-110-000-000，希望大家喜歡，接下來我們一起去看看吧!

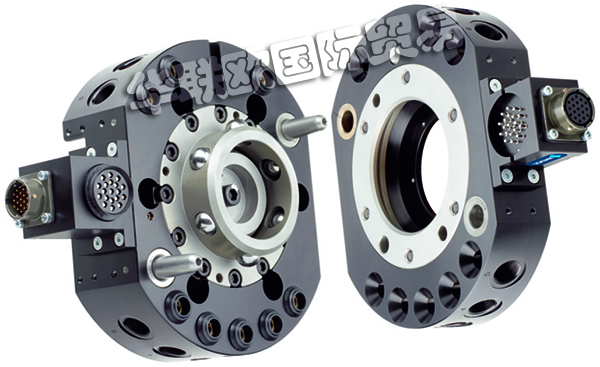

一、雄克SCHUNK連接器SWA-110-000-000產品介紹
1、雄克SCHUNK連接器SWA-110-000-000產品簡單描述如下：
①快換系統SWS,尺寸:110,快換刀具側,氣動
②流體通道數量:8
③最大總荷載:150 kg

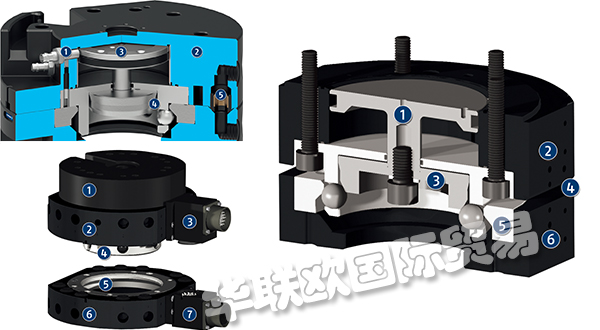

④自動更換末端執行器(例如，機械手、托盤、真空抓取系統、氣動或電動工具和焊槍等)，讓您的機器人靈活性增大。快換系統(SWS)包括快換主裝置(SWK)和快換法蘭(SWA)。SWK安裝在機器人上并連接安裝在刀具上的SWA。采用專利設計的氣動鎖定活塞保證連接牢固。連接后，將通過電氣通道自動為機器人末端刀具提供動力
⑤鎖定裝置傳感器監控：選配，用于鎖定狀態下的可靠工藝監控
⑥外殼：采用高強度的鋁合金，使得重量大大減輕
⑦傳動裝置：氣動、高效、便于搬運
⑧鎖定機構：無負荷鎖定和解鎖，在鎖定位置確保故障安全
⑨空氣通道：由于整合至外殼，無干擾輪廓。還適用于真空
2、雄克SCHUNK連接器SWA-110-000-000產品技術參數和規格等信息如下表所示：
|
ID技術參數 |
302411數值 |
| 建議搬運重量 [kg] | 150 |
| 力矩 Mx max. [Nm] | 2352 |
| 力矩 My max. [Nm] | 2352 |
| 力矩 Mz max. [Nm] | 2352 |
| 鎖緊力 [N] | 12000 |
| 重復精度 [mm] | 0.015 |
| 重量 [kg] | 2.2 |
| 鎖定時最大距離 [mm] | 3 |
| 氣路通道空氣接口螺紋 | 8x G3/8" |
| 最大允許 XY 軸偏移 [mm] | ± 2 |
| 最大允許角偏移 [°] | ± 1 |
| 機械人側連接 | ISO 9409-1-125-6-M10 |
| 最低環境溫度 [°C] | 5 |
| 最高環境溫度 [°C] | 60 |
| 最小工作壓力 [bar] | 4.5 |
| 最大工作壓力 [bar] | 6.9 |
| 直徑 D [mm] | 188 |
| 高度 Z [mm] | 37.6 |
| 螺釘連接圖 | 2 x J |
溫馨提示：請注意更換主裝置(ZK)和更換轉接器(ZA)的高度有所不同。算數和代表已連接好的快換系統的總高度。
3、雄克SCHUNK連接器SWA-110-000-000產品系列的常規說明：
①惡劣環境條件：請注意：在惡劣環境條件(例如：冷卻液區域、鑄造和研磨粉塵)下使用可能大大縮短裝置的使用壽命，他們公司將不承擔任何保修責任。但是，大部分情況下，他們可以找到解決方案。
②搬運重量：是連接到法蘭的總荷載重量。設計時，應注意允許的力和力矩。請注意，超過建議的搬運重量會縮短使用壽命。
③啟動：氣動，帶符合ISO 8573-1:2010[7:4:4]的過濾壓縮空氣。
④工作原理：活塞驅動定位鋼球?qū)崿F(xiàn)鎖緊。
⑤能量傳輸：根據裝置尺寸，通過連接模塊可提供靈活性。
⑥外殼：外殼由高強度硬化涂層鋁合金制成所有功能部件均由硬化鋼制成。
⑦標配范圍：操作維護說明，制造商聲明。
⑧保修期：24個月。
二、延伸閱讀：向大家科普一下:工業連接器如何選型
①大約十年前，連接器的選擇主要是機構工程師的責任。我們要考慮的是整個系統的布局，連接器的選擇更多的是尺寸和搭配。隨著整個系統和設備的尺寸越來越小，電氣干擾越來越嚴重，在新的連接器設計中必須同時考慮整體的機械和電氣性能。目前，連接器的選擇需要考慮更復雜的因素。
②如果您根本不知道連接器，只需從連接器制造商那里找到經常聯系的技術人員，讓他看圖片并交談，在圖片上找到連接器，并提供產品型號列表。
③如果您對連接器了解很多，通?？梢酝ㄟ^(guò)打開目標制造商的官方網站來完成大部分選擇。如果你不確定自己的判斷，你可以考慮上一步，在官方網站上找一個聯系人直接詢問。
④然而，大多數時候，我們并不特別清楚具體的應用需求。此時，我們需要通過“詢問”來理解自己的需求，并清楚地表達出來。這是正確選擇連接器組件的前提。
⑤絕大多數連接器類型可以通過上面的“外觀”和“詢問”來選擇。但是，如果在這些步驟之后仍然存在疑問和不確定性，有必要與專業連接器制造商進行深入溝通，以獲得他們?cè)谶@些領域的幫助和支持。這不僅是對項目進度和總體成本的考慮，也是為了確保連接器產品性能和總體尺寸能夠得到優化。
小編通過二個方面為大家全面地介紹了《SCHUNK連接器,雄克SCHUNK連接器SWA-110-000-000》，相信大家看完以上“SCHUNK連接器,雄克SCHUNK連接器SWA-110-000-000”一文對SCHUNK連接器有了比較深刻的記憶和認識了吧，深圳市華聯歐國際貿易有限公司為您提供：SCHUNK連接器品牌,SCHUNK連接器型號大全,SCHUNK連接器報價等產品的報價及介紹,歡迎聯系詢價QQ：3003381035,我們將為您提供優質服務！
深圳市華聯歐國際貿易有限公司于2014年在深圳成立，2015年在香港成立分公司，2016年在德國成立采購公司。公司的實力與規模不斷發展壯大。如今直接通過德國公司向歐洲各國采購原廠設備及備件，保證了產品在質量、價格、貨期上的優勢;深圳總部多位美女師哥精英銷售工程師向客戶提供SCHUNK連接器,雄克SCHUNK連接器SWA-110-000-000等工業產品選型、售后技術服務等多方面的支持，更有資深專業的技術工程師可為客戶提供專業的上門技術報務。
?
