敏感調整機構定向時，此設置時間最小化裝置可為您提供刀具長度微米級精密定位。長度調節螺釘配備前后止擋。德國SCHUNK液壓刀柄TENDO RLA描述
應用領域：
用于銑削中心/雙主軸機床、多主軸機床-鉆孔、鉸孔、銑削、攻絲/螺紋銑削和成型
優點-為您帶來的益處：
緊湊型調節齒輪：這確保了加工工具的微米級精密長度調節
不改變位置：由于自鎖型調節螺絲
調整螺釘無徑向變化：不影響平衡度。
微米級精密長度調節：所有夾持直徑均有10 mm調整行程，帶調節螺釘前后止擋。
無需外圍設備，數秒內換刀：搬運最簡便。使用內六角扳手將加壓螺栓擰至止位
無需其他外圍設備即可進行微米級精準換刀：您將獲益：節省了裝夾時間，無需投資附加的夾持設備。
最高回轉和重復精度：均勻的切削作用和最高重復性保證了最佳的表面效果。您的優勢：高精度加工和安全過程。
標配精密動平衡：適用于高速情況，在轉速為25,000 rpm時其平衡等級為G2.5。
廣泛的兼容性：可與TENDO SVL和TRIBOS SVL加長桿完美組合使用。
出色的減振性能：這確保了機床主軸免受磨損和延長刀具壽命
精確的軸向長度預調整：可以徑向或軸向驅動，刀具預設快捷、方便
靈活性高：由于使用了減徑套。
選件和特殊信息：
通過減徑套可實現更靈活的夾持范圍：一把刀柄，通過減徑套可實現夾持3-32 mm直徑的刀具。您的獲益：降低采購成本，夾緊力更大。

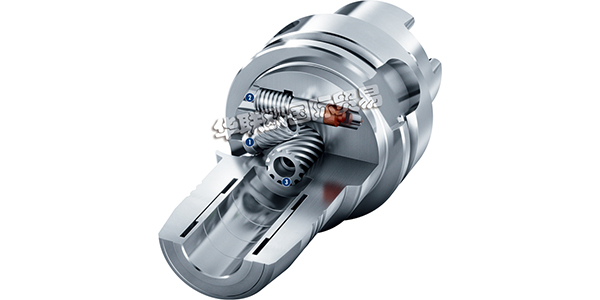

德國SCHUNK液壓刀柄TENDO RLA的功能與亮點：
長度調節螺釘為自鎖螺釘，刀具位置不能通過其自身重量或軸向壓力而更改。不影響平衡度。使用定位螺釘和內六角扳手可簡便進行徑向長度調整和可靠加工。
| 1.驅動螺桿(固定螺釘) | 2.夾持螺釘 | 3.驅動螺桿(調節螺釘) |
| 徑向驅動的調節機構可以確保對刀具進行微米級精度的長度預設。 | 加壓螺栓移動驅動活塞。使用內六角扳手，將加壓螺栓擰到止位。不需要使用扭矩扳手。 | 所有夾持直徑均有 10 mm 調整行程，帶調節螺釘前后止擋。 |
