以下就是我們的深圳市華聯歐國際貿易有限公司為新老客戶所提供和介紹的美國MAGNETROL液位開關ECHOTEL®940/941，深圳市華聯歐國際貿易有限公司經過多年的實踐和經驗積累，我們和歐美等海外大量的品牌供應商建立了良好和長久的合作關系，各位新老顧客如有需要采購的產品，請來電咨詢我們吧。

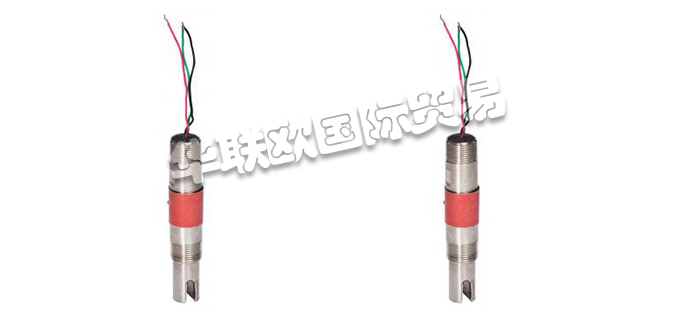

Echotel®940/941緊湊經濟型超聲波液位開關
Echotel®940和941型超聲波液位開關是緊湊型整體裝置，利用脈沖信號技術在各種液體應用中執行高或低液位測量。這些開關采用316不銹鋼尖端敏感傳感器，提供各種NPT、法蘭和衛生級過程連接。緊湊型電子設備完全封裝在過程接頭上方。940型提供1安培SPDT繼電器輸出。941型具有毫安電流轉換輸出。
?
美國MAGNETROL液位開關ECHOTEL®940/941技術
超聲波接觸
超聲波接觸開關使用一對壓電晶體，將其封裝在傳感器尖端的環氧樹脂中，用于液位測量。晶體由陶瓷材料制成，在施加電壓時會以給定頻率振動。發射晶體將電子設備施加的電壓轉換為超聲波信號。當間隙中存在液體時，接收晶體感測來自發射晶體的超聲波信號并將其轉換回電信號。
美國MAGNETROL液位開關ECHOTEL®940/941特征
1、設置
①脈沖電子器件在困難的工藝條件下具有出色的性能，并且具有出色的抗電磁噪聲源能力
②先進的傳感器設計通過排出粘性液體并忽略湍流應用中的泡沫來提供可靠的操作
③適用于SIL（安全完整性等級）2回路（提供FMEDA分析數據）
④裝置極其緊湊，可輕松安裝在通道空間有限的區域
⑤無需校準或配置
⑥1 A SPDT繼電器輸出(940)、8/16 mA電流轉換輸出(941)
2、選項
①提供NPT、ASME法蘭和Tri-Clamp衛生級配件
②長度范圍為1至100英寸（3至250厘米）
美國MAGNETROL液位開關ECHOTEL®940/941工作原理
超聲波能量檢測尖端敏感傳感器間隙中是否存在液體。接觸式超聲波技術背后的原理是，高頻聲波在有液體的情況下很容易穿過換能器間隙傳輸，但在間隙干燥時會衰減。
該換能器使用一對壓電晶體，將其封裝在換能器尖端的環氧樹脂中。晶體由陶瓷材料制成，在施加電壓時會以給定頻率振動。發射晶體將電子設備施加的電壓轉換為超聲波信號。當間隙中存在液體時，接收晶體能夠感測來自發射晶體的超聲波信號并將其轉換回電信號。該信號被發送到電子設備以指示傳感器間隙中是否存在液體。當沒有液體存在時，超聲波信號會衰減并且不會被接收晶體檢測到。
ECHOTEL 940和941型超聲波液位開關
是緊湊的集成單元，利用脈沖信號技術在寬范圍內進行高或低水平測量各種液體應用。這些開關的特點是脈沖在工藝頂部封裝的電子器件配件和316不銹鋼尖端敏感傳感器。940型具有1安培SPDT繼電器輸出，而941具有電流換檔輸出。
ECHOTEL 940和941液位開關采用超聲波檢測吸頭中是否存在液體的能量敏感傳感器間隙。接觸超聲波的原理技術是高頻聲波很容易有液體存在時穿過傳感器間隙，但當間隙干燥時會被衰減。940和941型使用這種超聲波技術在各種各樣的環境中進行液位測量工藝介質和應用條件。一對壓電晶體封裝在環氧樹脂中傳感器的尖端。晶體是由陶瓷制成的受力時以給定頻率振動的材料施加電壓。發射晶體將將電子設備施加的電壓轉換成超聲波信號。當液體存在于間隙中時，接收晶體能夠感測來自發射晶體的超聲波信號并將其轉換回電信號。這個信號是發送到電子設備以指示液體的存在傳感器間隙。當沒有液體存在時超聲波信號被衰減，無法被檢測到接收晶體。
940和941型是非常緊湊的液位開關電子器件完全封裝在延伸件中不銹鋼傳感器的正上方。這18英寸(457毫米)長的18 AWG跨線通常端接在導管內部或客戶提供接線盒。執行時不需要特殊工具安裝。
Magnetrol電子儀器是按照最高質量標準。這些儀器使用電子儀器可能被靜電損壞的組件大多數工作環境中都有電。確保所有電氣連接完全made和none是局部的或浮動的。將所有設備良好接地。
換能器間隙的正確定向?qū)⒂兄谠诶щy的應用中實現最佳性能。當開關水平安裝，傳感器間隙必須變成垂直的以允許液體適當?shù)呐懦霾罹?。安裝螺母上的扳手平面對齊有換能器間隙；因此，合適的傳感器通過對準安裝螺母可以實現安裝垂直方向的平面。當安裝在噴嘴或管道中時，傳感器間隙必須伸入水箱至少一英寸罐壁內部。使用扳手將傳感器擰入開口傳感器安裝螺母平面。如果帶法蘭，用合適的墊圈將裝置栓接到配套法蘭上。使用螺紋帶或合適的螺紋上有管道化合物。不要過度擰緊。
鄭重聲明：內容來源于網絡收集整理，不一定正確，僅作參考;本站僅僅是為了更好地宣傳推廣歐美工控備件等產品信息，方便用戶了解這些歐美工業備品備件，我司非以上品牌的官方授權代理，品牌、商標所有權、型號解釋權都歸原廠商所有。如有問題，請聯系我們。
