一、電壓互感器是什么，什么是電壓互感器？
電壓互感器實際上是一種鐵芯變壓器。它主要由初級和次級線圈、鐵芯和絕緣材料組成。在3~60KV電網中，通常采用三個單相三繞組電壓互感器或一個三相五柱式電壓互感器。必須指出，三相三柱電壓互感器不能用于這種測量。當系統發生單相對地短路時，零序電流將流經變壓器的三相，產生大小和相位相同的零序磁通。三相三柱變壓器中，零序磁通只能通過磁阻大的氣隙和鐵殼形成閉合磁路，零序電流大，導致變壓器繞組過熱，甚至損壞設備。然而，在三相五柱電壓互感器中，零序磁通可以通過兩側鐵芯形成回路，磁阻小，所以零序電流值小，不會對互感器造成損壞。
二、電壓互感器接線方式、電壓互感器如何接線呢？
電壓互感器有多種連接方式，常見的有:
①用一臺單相電壓互感器測量某一相對地電壓或相間電壓;
②兩個單相變壓器連接成不完整的星形，也稱為V-V連接，用于測量相間電壓，但不能測量相對地電壓。它廣泛用于中性點不接地低于20KV或通過消弧線圈接地的電網。
③電容式電壓互感器的連接形式。在中性點不接地或通過消弧線圈接地的系統中，為了測量相對接地電壓，鉑初級繞組必須以星形接地方式連接。
④三個單相三繞組電壓互感器形成的yn、YN、d0或YN、Y、d0接線形式廣泛應用于3~220千伏系統。其次級繞組用于測量相間電壓和相對接地電壓，輔助次級繞組連接成一個開放三角形，用于連接交流電網絕緣監測儀器和繼電器。用三相五柱電壓互感器代替上述三個單相三繞組電壓互感器組成的接線。除鐵芯外，外形與圖3基本相同，一般只用于3~15KV系統。
三、互感器接線方法大全
（一）測量用電流互感器的接線方法
測量電流互感器的功能是向正常電壓范圍內的測量和計量裝置提供電網電流信息。
1、普通電流互感器接線圖

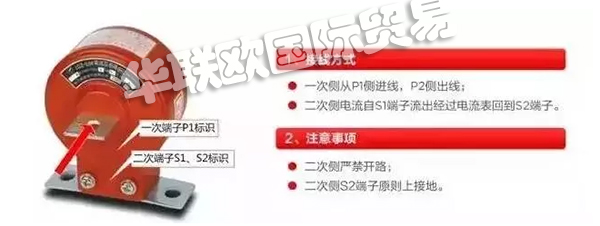

①電流互感器的初級側電流來自P1端子進入和P2端子。即，P1端子連接到電源側，P2端子連接到負載側。
②電流互感器二次側的電流流出S1。進入安培計的正端和負端出來后流入電流互感器的二次端S2。原則上，S2終端需要接地。
③注:一些電流互感器有初級標稱值L1、L2和次級標稱值K1、K2。
2、穿芯電流互感器接線圖

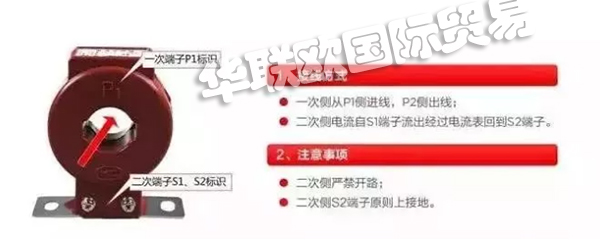

穿芯電流互感器的連接與普通電流互感器相似。初級側穿過變壓器的P1表面并離開P2表面。次級側的連接與普通電流互感器的連接相同。
（二）兩臺電流互感器接線圖
電流互感器接線一般分為四種接線方式:

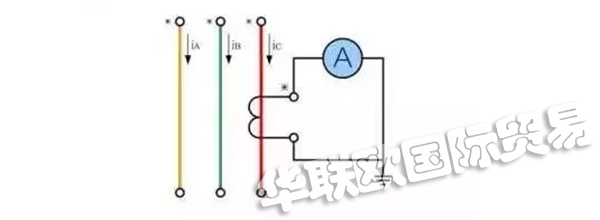

1、單電流互感器接線圖
它只能反映單相電流的情況，適用于需要測量單相電流的情況。
單電流互感器接線圖，如上圖所示。

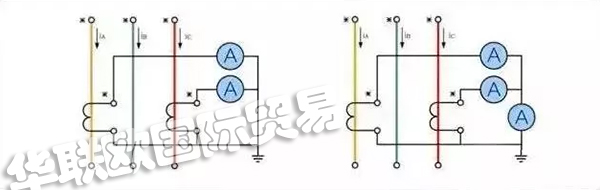

2、三相全星形接線和三角形接線的電流互感器接線圖
三相電流互感器能夠及時準確地了解三相負載的變化。

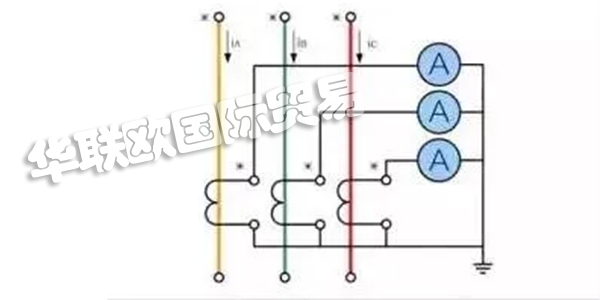

三相全星形電流互感器接線圖，如上圖所示。

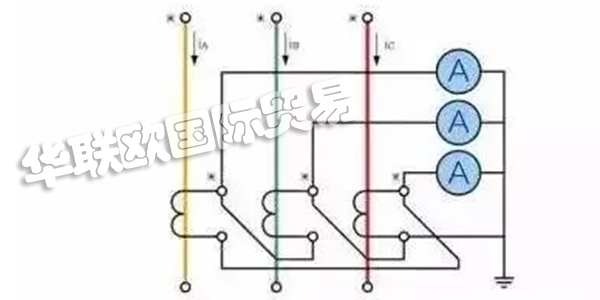

三相全角電流互感器接線圖，如上圖所示。
3、兩相不完全星形連接電流互感器接線圖
它在實際工作中使用最多，但僅限于三相三線制。它節省了一個電流互感器。根據三相矢量之和為零的原理，用相甲和相丙的電流計算出相乙電流。

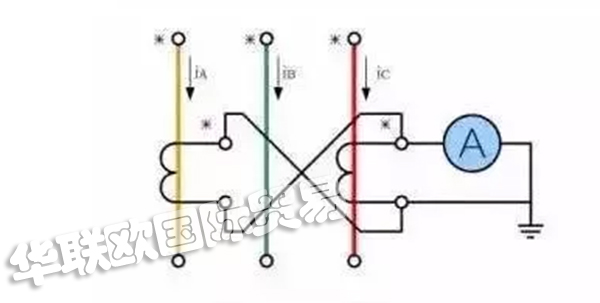

兩相不完全星形連接電流互感器接線圖，如上圖所示。
4、兩種相位差電流接線形式的電流互感器接線圖
它僅用于三相三線電路。這種連接的優點是不僅省去了一個電流互感器，而且一個繼電器可以用來反映三相電路中的各種相間短路故障，即用最少的繼電器來完成三相過流保護，從而節省了投資。
兩種相位差電流接線形式的電流互感器接線圖，如上圖所示。
5、其它接線方法
5.1、原邊串聯、副邊串聯

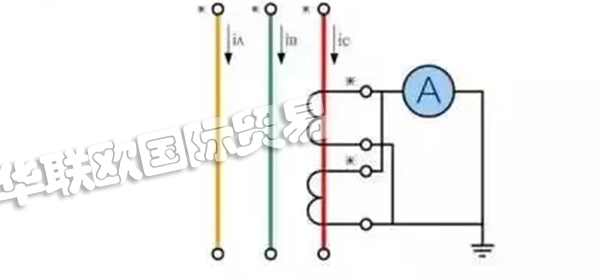

電流互感器原邊串聯、副邊串聯接線圖如下所示，串聯后作用：互感器變比不變，二次額外負荷增大一倍。
電流互感器原邊串聯、副邊串聯接線圖，如上圖所示。
5.2、原邊串聯、副邊并聯

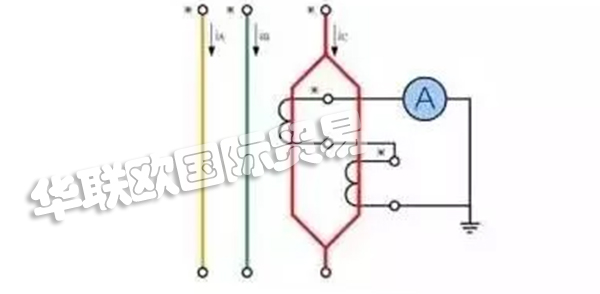

電流互感器原邊串聯、副邊并聯接線圖如下所示，串并聯后作用：互感器變比減小一倍，二次額外負荷增大一倍。
電流互感器原邊串聯、副邊并聯接線圖，如上圖所示。
5.3、原邊并聯、副邊串聯

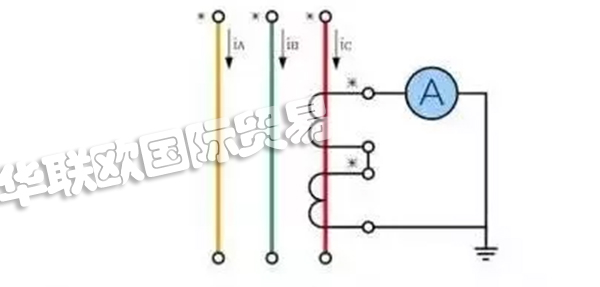

電流互感器原邊并聯、副邊串聯接線圖如下所示，串并聯后作用：互感器變比增大一倍，二次額外負荷增大一倍。
電流互感器原邊并聯、副邊串聯接線圖，如上圖所示。
5.4、原邊并聯、副邊并聯

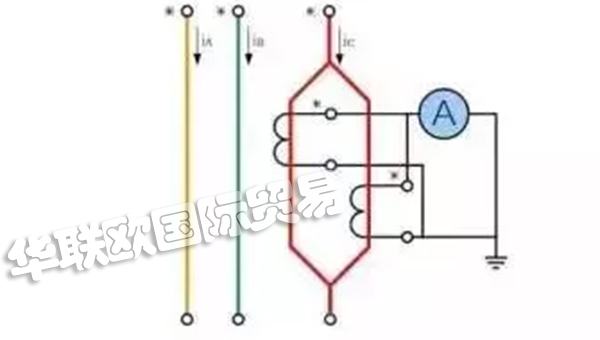

電流互感器原邊并聯、副邊并聯接線圖如下所示，并聯后作用：互感器變比不變，二次額外負荷增大一倍。
電流互感器原邊并聯、副邊并聯接線圖，如上圖所示。
