內容提要：本文章主要講解了變頻器的作用與原理，變頻器開關電源模塊的常見故障檢測及維修經驗,變頻器開關電源模塊的常見故障，檢測方法以及維修辦法。深圳市華聯歐國際貿易有限公司推薦的變頻器品牌，歡迎各位客戶前來咨詢采購，謝謝。
第一部分、變頻器主要的工作原理是什么
變頻器主要工作原理就是將交流電轉變成直流電，然后在將直流電轉變成交流電，這兩個過程，交流變直流叫整流，直流變交流叫逆變，再加上一些穩壓，濾波，檢測電路，保護電路等就組成了變頻器，
整流電流，大量使用的是二極管的變流器，它把工頻電源變換為直流電源，也可用兩組晶體管變流器構成可逆變流器，由于其功率方向可逆，可以進行再生運轉。
第二部分、什么叫變頻.變頻器的功能是什么
一、變頻：
1、變頻就是改變供電頻率，從而調節負載，起到降低功耗，減小損耗，延長設備使用壽命等作用。英譯：frequency conversion。
2、變頻技術的核心是變頻器，通過對供電頻率的轉換來實現電動機運轉速度率的自動調節，把50Hz的固定電網頻改為30—130 Hz的變化頻率。同時，還使電源電壓適應范圍達到142—270V，解決了由于電網電壓的不穩定而影響電器工作的難題。通過改變交流電頻的方式實現交流電控制的技術就叫變頻技術。
二、變頻器的功能：
(一)變頻節能
變頻器節能主要表現在風機、水泵的應用上。為了保證生產的可靠性，各種生產機械在設計配用動力驅動時，都留有一定的富余量。當電機不能在滿負荷下運行時，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費。風機、泵類等設備傳統的調速方法是通過調節入口或出口的擋板、閥門開度來調節給風量和給水量，其輸入功率大，且大量的能源消耗在擋板、閥門的截流過程中。當使用變頻調速時，如果流量要求減小，通過降低泵或風機的轉速即可滿足要求。
電動機使用變頻器的作用就是為了調速，并降低啟動電流。為了產生可變的電壓和頻率，該設備首先要把電源的交流電變換為直流電(DC)，這個過程叫整流。把直流電(DC)變換為交流電(AC)的裝置，其科學術語為“inverter”(逆變器)。一般逆變器是把直流電源逆變?yōu)橐欢ǖ墓潭l率和一定電壓的逆變電源。對于逆變?yōu)轭l率可調、電壓可調的逆變器我們稱為變頻器。變頻器輸出的波形是模擬正弦波，主要是用在三相異步電動機調速用，又叫變頻調速器。對于主要用在儀器儀表的檢測設備中的波形要求較高的可變頻率逆變器，要對波形進行整理，可以輸出標準的正弦波，叫變頻電源。一般變頻電源是變頻器價格的15--20倍。由于變頻器設備中產生變化的電壓或頻率的主要裝置叫“inverter”，故該產品本身就被命名為“inverter”，即：變頻器。
(二)功率因數補償節能
無功功率不但增加線損和設備的發熱，更主要的是功率因數的降低導致電網有功功率的降低，大量的無功電能消耗在線路當中，設備使用效率低下，浪費嚴重，使用變頻調速裝置后，由于變頻器內部濾波電容的作用，從而減少了無功損耗，增加了電網的有功功率。
(三)軟啟動節能
1：電機硬啟動對電網造成嚴重的沖擊，而且還會對電網容量要求過高，啟動時產生的大電流和震動時對擋板和閥門的損害極大，對設備、管路的使用壽命極為不利。而使用變頻節能裝置后，利用變頻器的軟啟動功能將使啟動電流從零開始，最大值也不超過額定電流，減輕了對電網的沖擊和對供電容量的要求，延長了設備和閥門的使用壽命。節省了設備的維護費用。
2：從理論上講，變頻器可以用在所有帶有電動機的機械設備中，電動機在啟動時，電流會比額定高5-6倍的，不但會影響電機的使用壽命而且消耗較多的電量.系統在設計時在電機選型上會留有一定的余量，電機的速度是固定不變，但在實際使用過程中，有時要以較低或者較高的速度運行，因此進行變頻改造是非常有必要的。變頻器可實現電機軟啟動、補償功率因素
第三部分、變頻器開關電源模塊的常見故障，檢測方法以及維修辦法
變頻器的開關電源電路完全可以簡化成以下電路模型，電路中的首要要害要素都包含在里面了，但是任何雜亂的開關電源，當我們了解后也就如下圖了。其實在檢修中，要具備對雜亂電路簡化的才能，要在亂七八糟的電路擴展中，找出幾條首要頭緒訓練自己，使眼前不存在什么整體的開關電源電路，只有各部分頭緒和頭緒的走向及振動回路、穩壓回路、維護回路、和負載回路。

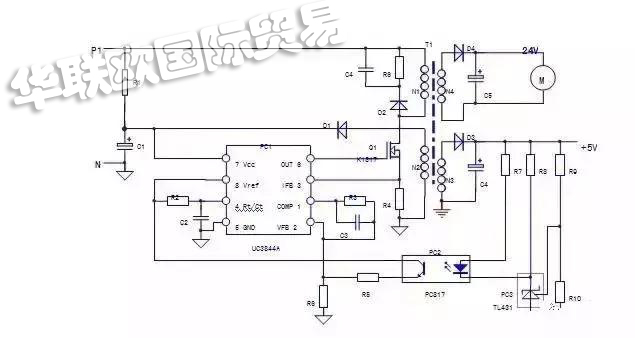

簡化電路圖
然后我們剖析這個電路圖。

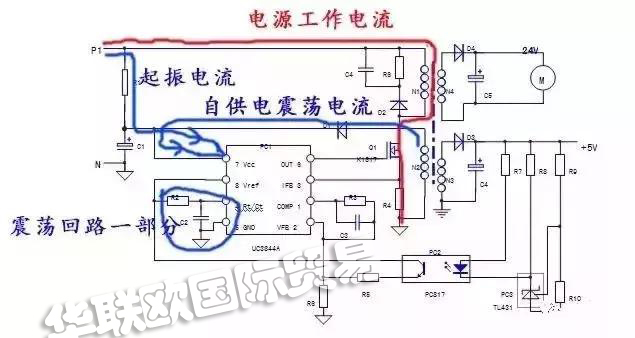

(一)、首要我們找到震動回路;開關變壓器的主繞組N1、Q1的漏-源極，R4為電源作業電流的通路;R1供給了發動電流;自供電繞組N2、D1、C1構成振動芯片的供電電壓。這三個環節的正常運行時電源能夠震動起來的先決條件。當然PC1的4腳外接守時原件R2、C2和PC1芯片自身，也是構成震動回路的一部分。

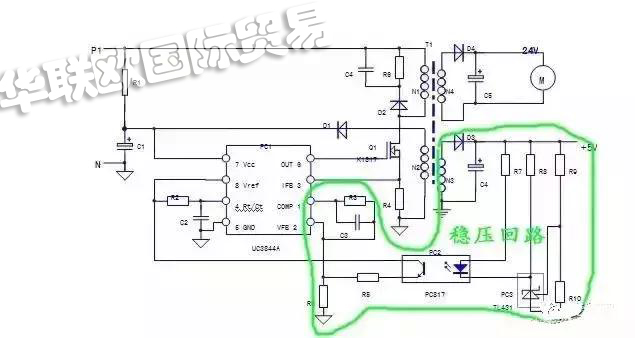

(二)、穩壓回路;N3，D3,C5，等的+5V電源，R7-R10，PC3，R5，R6等原件構成了穩壓控制回路。當然PC1芯片和1、2腳及外圍原件R3、C3也是穩壓回路的一部分。

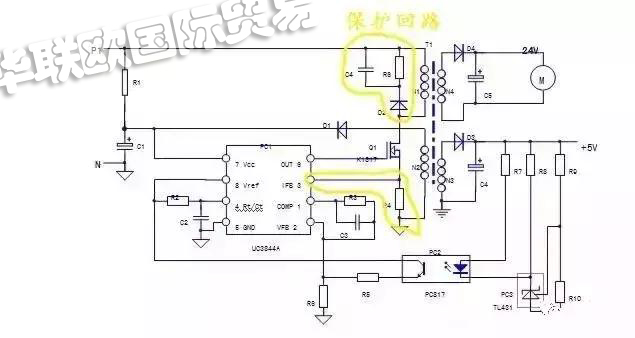

(三)、維護回路;PC1芯片自身和3腳外圍元件R4構成了過電流維護回路;N1繞組上并聯的D2，R6，C4，元件構成了開關管的反壓吸收維護電路;實質上穩壓回路的電壓反應信號——穩壓信號，也可當作一路電壓維護信號，但維護電路的內容并不僅局限于維護電路自身，維護電路的啟控往往是因?yàn)樨?fù)載電路反常所引起的。

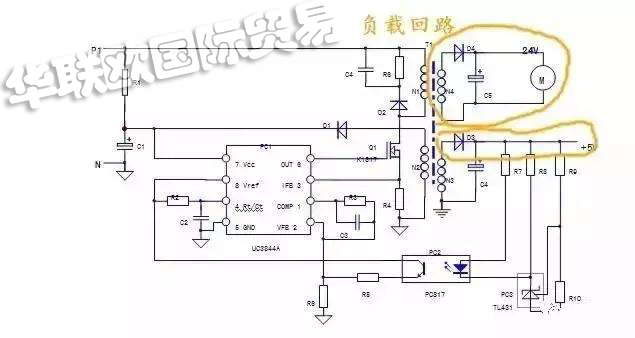

(四)、負載回路;N3、N4二次繞組及后續電路，均為負載回路，負載回路的反常，會牽涉到維護回路和穩壓回路，使兩個回路做出相應的維護和調整動作。
震動芯片自身參加和構成了前三個回路，芯片損壞，三個回路都會罷工，對三個或許四個回路的檢修，是在芯片自身正常的前提下進行的。別的停振毛病或許并非因?yàn)檎饎?dòng)回路元件損壞所引起的，有可能是穩壓回路毛病或許負載回路反常，導致了芯片內部維護電路起控，而中止了PWM脈沖的輸出，因而并不能不能將各個回路完全孤立起來檢修，某一毛病元件損壞很可能表現出牽一發而動全身的作用。
開關電源經常表現為以下三種典型毛病;
第一、次級負載供電電壓都為0V，變頻器上電后無反應，操作顯現面板無顯現，丈量控制端子24V和10V電壓均為0V，查看開關電源輸入530V,電壓正常，可判別為開關電源毛病。檢修流程;先用電阻丈量法丈量開關管有無擊穿短路毛病，電流取樣R4有無開路，電路易損元件為開關管，當其損壞后R4因受到?jīng)_擊而阻值變大或許斷路。Q1的G極串聯電阻，震動芯片PC1往往受沖擊而損壞，有必要一起替換;查看負載回路有無短路現象。替換損壞元件，或未檢測到的有短路元件可進行上電查看，進一步判別毛病是出在震動回路還是穩壓回路。
第二、開關電源呈現間歇震動，能聽到吱吱聲，操作面板時亮?xí)r滅，這是因?yàn)樨?fù)載電路反常，導致電源過載，引發過流維護電路動作的典型毛病特征，負載電流反常上升，引起一次繞組激磁電流大幅上升，在電流采樣電阻R4構成1V以上的電壓信號，使UC3844內部電流檢測電路起控，電路停振;R4上過流信號消失，電路又從頭起振，如此循環往復，呈現間歇震動。檢測方法，丈量供電電路C5，C6兩端電阻值，如有短路直通現象，可能為整流二極管D3，D4,有短路;觀察C5，C6外觀是否有鼓包，噴液等損壞現象。必要時拆下丈量，供電電路無反常，可能為負載電路有短路毛病。
其三、負載電路的供電電壓過高或許過低。開關電源震動回路正常，問題出在穩壓回路，輸出電壓過高，穩壓回路元件損壞或許低效，使得反應電壓幅度缺乏。檢修方法;在PC2輸出端并聯10KΩ電阻，輸出電壓回落，闡明PC2輸出穩壓電路正常，毛病在PC2自身以及輸入側電路?；蛟S在R7上并聯500Ω電阻，輸出電壓有明顯回落，闡明管溝PC2良好，毛病在PC3低效或許PC3外接電阻元件變值，反之PC2不良。負載供電電壓過低，有三個毛病可能;負載過重，使輸出電壓下降;穩壓回路元件不良，導致電壓反應信號過大;開關管低效，使得開關變壓器儲能缺乏。
第四部份、深圳市華聯歐國際貿易有限公司推薦的變頻器品牌
CONTROL TECHNIQUES變頻器
abb變頻器
LEROYSOMER變頻器
BARMAG變頻器
BERGES變頻器
BIRKENBEUL變頻器
CONVERTEAM變頻器
Demag變頻器
Elektron變頻器
FAURNDAU變頻器
KEMMERICH變頻器
LUST變頻器
PIKATRON變頻器
PILLER變頻器
WAGENER變頻器
以上就是變頻器開關電源模塊的常見故障，檢測方法以及維修辦法的詳細內容，文章里面提及的觀點資料均來與網絡上，并不一定能處理所有問題，如有不同定見留在您們聯系彼此學習。
