壓力變送器除了能將非電量切換成可測量的電量外，還具備一定的壓縮促進作用。近年來，越來越多的儀器、儀表和工業自動化領域需要展開自動掌控和集中檢測，所以對壓力變送器的需要量增多，同時對產品的精度、穩定性和價格的要求也趨于嚴格。在目前國內市場上，相繼出現過電阻式、蔓延硅式、陶磁式壓力變送器，并逐步占據了大量的市場位置。本文特意對壓力變送器的工作原理展開分析，以期對大家有一些幫助。那么壓力變送器產品的具體介紹?下面，我們就一起來看看《壓力變送器工作原理是什么（壓力變送器工作原理的探究）》等產品具體內容。
壓力變送器是一種常用的工業傳感器，用于將壓力信號轉換為標準電氣信號。它的工作原理可以簡單概括為以下幾步：1.壓力傳感器：壓力變送器的核心部件是壓力傳感器。當被測壓力作用在壓力傳感器上時，傳感器的結構會發生微小的變化，這種變化會被轉化為機械位移。2.機械位移轉換：壓力傳感器的機械位移需要轉化為電信號，這一過程通常通過一些機械機構來實現，例如彈簧、桿件、齒輪等。這些機械機構將機械位移轉換為電位移，從而產生一個電壓輸出。3.電壓輸出：當機械機構將機械位移轉化為電位移后，壓力變送器就可以將電位移轉化為標準電信號，例如4-20毫安的電流信號或0-10伏特的電壓信號。4.信號輸出：最后，壓力變送器可以將轉換后的電信號通過電纜或無線傳輸?shù)确绞捷敵龅娇刂剖一蚱渌O(shè)備中?？偟膩碚f，壓力變送器的工作原理是通過將壓力信號轉換為電信號來實現。這一過程中需要借助壓力傳感器、機械機構和電路轉換等多個部件的協同工作。
壓力變送器工作原理是什么（壓力變送器的組成部分有哪些）
壓力變送器是一種用于測量、轉換和輸出過程變量的儀器，例如溫度、壓力、流量等。其工作原理是通過受力元件的變形來感知物理量信號，然后將其轉換成標準信號輸出。
壓力變送器由受力元件、信號轉換電路、電源、輸出電路等部分組成。
常見的壓力變送器類型包括：電阻式、電容式、電磁式、壓電式、熱電式、熱敏式等。
壓力變送器在工業自動化、液壓氣動、環境保護、建筑節能和交通信號控制等領域得到了廣泛應用。
在進行壓力變送器選型前，需要了解被測量物理量的屬性和環境條件等因素，以便選取適合的型號。在安裝時，則需注意避免受力元件的損壞和環境干擾等問題。
壓力變送器的維護和保養包括定期檢查和校準、防止受力元件的過載和振動、避免環境溫度和濕度的影響等。
常見故障包括靈敏度變差、輸出信號不穩定和電源電壓波動等問題，處理方法包括檢查電源、清洗受力元件和更換信號轉換電路等。
1.壓力變送器工作原理及其優缺點分析
壓力變送器是一種常見的自動測量儀器，廣泛應用于工業自動化控制、流體控制、環境監測等領域。其工作原理是依靠受力元件的變形來變化輸出電信號，實現對被測量變量的監測和控制。具體來說，受力元件一般采用彈性元件或應力電阻器等材料，當受到外力或介質壓力作用時，會產生相應的變形和電阻值變化，此時信號轉換電路會將這些變化轉換成標準電信號輸出給控制系統。
壓力變送器的優點在于其測量精度高、反應速度快、可靠性強、易于集成和遠程監測等特點，可以實現工業生產自動化、信息化和智能化的要求。但同時，壓力變送器也存在著一些缺點，如受力元件易受到氣壓、溫度和流體性質等影響，需要進行定期校準和維護，成本也較高。
總的來說，壓力變送器在現代工業控制和監測中扮演著越來越重要的角色，其工作原理和應用前景值得深入研究和探討。
1.壓力變送器的基本介紹
（1）基本概念。壓力變送器用于檢測流體的壓力（實際上是壓強），并展開遠程信號傳送，信號傳送到伊瓦諾儀表或是計算機展開壓力掌控或監測的一類自動化掌控前端元件，主要由壓力傳感器、測量電路和過程連接件三部分共同組成。它能將壓力傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號，以供給命令報警儀、記錄儀、調節器等伊瓦諾儀表展開測量、命令和過程調節。在國內，目前在小型自動化掌控方面運用的壓力變送器一般基于壓阻式原理，也就是壓敏電阻受壓后產生電阻變化，透過壓縮器壓縮并使用標準壓力標定，即可展開壓力檢測。
（2）基本優點。第一，設置方便，可實現多點掌控。如果檢測出的壓力信號是連續信號，就可任意設置壓力，只需對電控部分展開設定。第二，能實現壓縮機運轉高級掌控，縮短壓縮機壽命。透過運用變頻技術，能讓壓縮機運轉更平穩，大量減少啟動次數，縮短使用周期，而且更加環保節能。第三，提供掌控精度，元件可靠性更好。壓力變送器的檢測精度相對于壓力開關高出數倍，掌控精度自然就相應地得到提高，因為使用的敏感元件為非機械結構，基本上不再需要維護，能減少損毀率。
2.壓力變送器的工作原理
2.1電阻快速反應片式壓力變送器
（1）基本詳述。電阻快速反應式壓力變送器大信號輸入，不銹鋼結構，具備線性度高、阻滯誤差小、溫度性能好、工作穩定、量程廣、耐腐蝕等特點，主要在國防和工業自動化等領域被廣泛使用。它的重要共同組成部分是一類電阻快速反應片，此種敏感器件能將被測件上的快速反應變化切換成為一類電信號。
（2）工作原理。吸附在基體材料上，金屬電阻快速反應片的快速反應電阻隨機械應力而產生阻值變化的現象，俗稱為電阻快速反應效應。一般來說情況下，是將快速反應片使用特殊的粘和劑緊密的黏合在產生力學快速反應基體上，隨著基體受力發生應力變化后，電阻快速反應片也一起產生應力，使快速反應片的阻值發生改變，從而rigny在電阻上的電壓發生變化。此種快速反應片在受力時產生的阻值變化很小，一般此種快速反應片都共同組成快速反應電橋，并透過后續的儀表壓縮器展開壓縮，再傳輸給處理電路（一般來說是A/D切換和CPU）顯示或執行機構。在運用時，電阻的值域范圍要格外特別注意，阻值太小，所需的驅動電流太大，同時不斷發熱會以致快速反應片的溫度過高，引致快速反應片的阻值變化太大，輸入零點飄移明顯，調零電路過于復雜。而電阻太大，電阻太高，抗外界的電磁干擾能力就會減少。
2.2蔓延硅壓力變送器
（1）基本詳述。蔓延硅壓力變送器的壓力檢測元件使用進口蔓延硅或是陶瓷芯體，傳感器信號經高性能電子壓縮器切換成0-10mA或4-20mA統一輸入信號。此種壓力變送器可替代傳統AKMSU傳壓力表、霍爾元件、差動變送器，并具備DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。蔓延硅壓力變送器具備強大的使用性能，不但能與各種型號的動圈式命令儀、數字壓力表、電子電位差計服務設施使用，也能與各種自動調節系統或計算機系統服務設施使用。
（2）工作原理。
當介質的壓力信號促進作用于傳感器時，壓力傳感器就將壓力信號切換成電信號，經差分壓縮和輸入壓縮器壓縮，最后經V/A電壓電流切換成與被測介質的液位壓力成線性對應關系的4-20mA標準電流輸入信號。
2.3陶瓷壓力變送器
（1）基本詳述。
陶瓷材料的高彈性、抗腐蝕、抗磨損、抗沖擊和振動是被大家公認的。陶瓷的工作溫度范圍位于-40～135℃之間，具備測量的高精度、高穩定性。電氣絕緣程度>2kV，不僅輸入信號強，而且能維持長期的穩定性能。這樣的高特性、低價格優勢，將促使陶瓷傳感器將成為以后的發展方向。
（2）工作原理。
抗腐蝕的陶瓷壓力變送器的壓力直接促進作用在陶瓷膜片的前表面，使陶瓷膜片產生微小的應力，厚膜電阻印刷在其背面連接成一個惠斯通電橋。壓敏電阻的壓阻效應能使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，2.0/3.0/3.3mV/V的標準信號是根據壓力量程的不同來標定的，能和快速反應式傳感器相相容。傳感器透過激光標定，具備很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并能和絕大多數介質直接接觸。
3.壓力變送器工作時的特別注意事項
（1）變送器上切忌使用高于36V的電壓，難引致?lián)p毀。（2）變送器切忌用硬物觸碰膜片，會損毀隔膜片。（3）被測介質不能結冰，不然傳感器元件隔離膜片難損傷，引致變送器破壞。（4）在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，不然要使用散熱器裝置。（5）在測量蒸汽或其他高溫介質時，為使變送器和管道連在一起，應使用散熱器管，并使用管道上的壓力傳到變壓器。當被測介質為水蒸氣時，散熱器管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，以致?lián)p毀傳感器。（6）深圳市科電遠揚科技有限公司在壓力傳輸過程中，應特別注意幾點：變送器與散熱器管連接處不可漏氣；在打開閥門時要小心，以免被測介質直接沖擊、損毀傳感器膜片；要維持管路暢通，避免管道中的沉積物插入并損毀傳感器膜片。
深圳市華聯歐國際貿易有限公司提供不局限于以下壓力變送器品牌產品型號：
壓力變送器SIEMENS 7ML5201-0GA0
壓力變送器JUMO 401006/000 TN43002902
壓力變送器E+H PMP41 RE13Z2H21F1
壓力變送器ASHCROFT K17M0242M1500
壓力變送器BARKSDALE SW2000/400b/2SP/G1/4E/F,原部件編號：0428-021，序列號：K110045.2/001,Pn400bar Pm600bar,供電電源：15-32VDC，信號：2SP
壓力變送器E+H PMC41-RE11C1A11M1
壓力變送器MICROLINE PTX-1400
壓力變送器DRUCK PTX-1400,4-20MA
壓力變送器JUMO 404382/0(附圖)
壓力變送器HYDAC EDS 344-2-016-000 DC24V 16BAR(帶插頭)
壓力變送器BARKSDALE SW2000 No:0428-021 Pn400bar Pm600bar signal:2SP S
壓力變送器HYDAC HDA 4745-A-100-000
壓力變送器HYDAC EDS 3448-5-0160-000
壓力變送器PREH P20VR.4-20MA.0-250BAR
壓力變送器HYDROTECHNIK HT-PD 0-210bar 4-20mA 10-32BDC含配套插頭
壓力變送器羅斯蒙特3051CD0A02A1AM5B3DFE5H2L4 0~0
壓力變送器SATRON VL4SBA082SNOE
壓力變送器HYDAC HDA3745-A-100-174 100bar
壓力變送器HYDAC HDA3745-A-160-174 160bar
壓力變送器HYDAC HDA3845-A-250-174 250bar
壓力變送器TECSIS P3296S073002壓力0-4bar

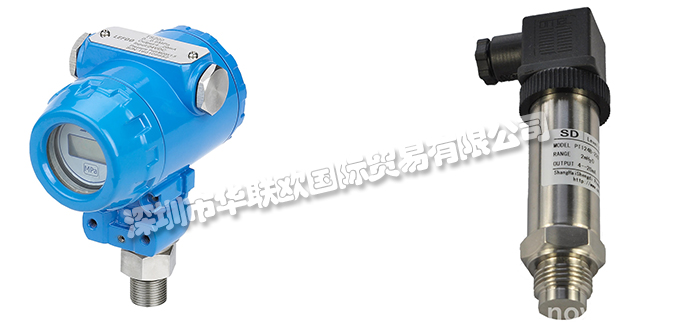

壓力變送器工作原理是什么（壓力變送器工作原理的探究）
壓力變送器是一種可將壓力變成標準電信號進行傳輸?shù)膲毫y量儀器。其工作原理如下：
1.壓力傳感器接收壓力信號
當壓力變送器受到測量介質的壓力時，壓力傳感器接收到壓力信號，并將其轉換為強制性變形的激勵電信號。該電信號可以轉換為標準信號輸出或被放大，放大比可以通過用戶端調整。
2.激勵電路幫助保持輸出信號的穩定性
激勵電路幫助維持輸出信號的穩定性，并幫助消除傳感器過程中出現的公差引起的偏差。此外，激勵電路還可以預測可能的故障并進行修復，維護壓力變送器的穩定性以及有效性。
3.變換器將弱電信號轉換為標準電信號
一個變換器會將輸出的弱電信號轉換為標準電信號，如4-20毫安輸出、0-10毫伏等等，并輸出給控制系統等監控設備。這種信號輸出的標準化，使它可以被任意控制設備接收和檢測，使用中更為靈活。
4.溫度補償可以提升測量準確性
壓力變送器的電器性能會隨著溫度變化而變化。所以溫度補償是提高測量精度的關鍵。溫度補償是通過使用能夠反應環境溫度的電阻器實現的。通過準確地檢測環境溫度，溫度補償可以計算出真實的輸出信號并提升測量準確性。
5.壓力變送器具有自我診斷功能
壓力變送器還帶有自我診斷功能，可以檢測并記錄來自壓力傳感器的信號和與之相關的電路。此外，它還可以檢測到開路、短路和其他異常情況。當檢測到異常時，壓力變送器將自動終止信號輸出，并通過LCD顯示條和剪切繼電器警報設備觸發警報。
6.適用于實際工作環境中的特殊要求
壓力變送器非常適用于實際工作環境中特殊的要求，如高溫、局部腐蝕、快速溫度變化、震動和磁場干擾。它們還可以根據特定應用的需求進行定制。
通過以上的分析，我們可以非常清晰地了解到壓力變送器的工作原理。這是一個非常有價值的測量儀器和控制工具。
如果您需要更多關于壓力變送器的信息，請不要猶豫，不妨聯系專門從事測量儀器生產和銷售的公司，他們可以根據您的工作需求提供個性化的服務和生產解決方案。
感謝您閱讀本文，希望今天的閱讀使您獲得了有關壓力變送器工作原理的全面知識與認識！以上就是《壓力變送器工作原理是什么（壓力變送器工作原理的探究）》一文的具體產品內容了，更多精彩內容還請您繼續關注深圳華聯歐官網。深圳華聯歐國際貿易做為一家專業的高端儀器儀表供應商，自身在德國漢諾威設有采購中心，針對進口備品特別是歐美產品有著獨到的理解和優勢，經過幾年的技術及人員累積，目前深圳華聯歐國際貿易可以針對產品提供完善的備件，針對產品系列問題可以提供一條龍服務，大大縮短了客戶維修等待的時間，歡迎廣大用戶前來咨詢交流~
